10KV高效高壓三相異步電機產品概述：
YX、YXKS.YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發的新一代高效節能電機產品,可與普通Y系列高壓三相異步電機互換,提高企業的運行效益,節能減排。
本系列電動機的功率等級和安裝尺寸及公差均符合國家標準GB/T755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和GB/T13957及機械行業標準」B/T10446等,電氣性能方面由于在上述標準基礎上損耗降低了20%,能效等級執行GB30254-2013的2級能效。
本系列電動機的外殼防護等級根據GB/T4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPw24IP44和P54四種,如果用戶需要其它防護等級可另行供貨。
本系列電動機的冷卻方法根據GB/T1993和EC34-6《旋轉電機冷卻方法》的標準分別有IC01IC81W、IC86W、IC611、IC616、IC666。如果用戶需要其它冷卻方法可另行供貨。
本系列電動機的結構及安裝型式為MB3(臥式帶底腳),符合GB/T997和EC347《電機結構及安裝型式代號》的規定。
10KV高效高壓三相異步電機優勢特點：
1、優化的電磁設計
本系列電動機應用了有限元方法分析電磁性能、發熱及機械應力和變形并進行了電磁優化設計,對尺寸、氣隙、槽配合及槽形進行了全面優化,電機的尺寸達到合理的匹配,電機的性能達到佳。
2.低諧波繞組
本系列電動機采用低諧波燒組,降低電機的定子銅耗和雜散損耗,提高電機的運行效率。
3.高強度磁性槽楔
我公司經過長期研究,采用高強度磁性槽楔,穩定的槽楔緊固工藝和材料,成功地解決了磁性槽楔脫落的問題,提高了電機的電氣性能。
4.優化的通風冷卻系統
采用后傾離心式風扇,軸流風扇等,優化電機內、外通風系統,提高冷卻效果,降低電機特別是高速電機)的通風損耗,降低通風噪音,提高電機效率。
5.絕綠系統
本系列采用各種性能得到全面提升的絕緣系統,電壓特性溫度特性、彎曲強度、擊穿電壓試驗、熱老化電老化試驗均表明本系列絕緣系統達一流水平。本系列采用優質云母帶,環保浸漬樹腦井在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序,后經vP處理。因此絕緣性能可靠,機械強度好，防潮能力強。
6.高效率
本系列電機的效率在B/T10446、GB/T13957的效率基礎上降低損耗20%,效率設定GB30254-2013的2級能效要求,為真正意義上的高效率電機,可大幅提高客戶的運行效益,比3級能效產品為用戶節電20%以上,為國家節能惠民工程產品。
使用范圍：
本系列電動機可用于據動各種通用機械如壓縮機、通風機水泵、切削機床、運輸機械及其他機械設備,在礦山,機械行業、石化行業、發電廠等各種工礦企業中作原動機使用。用以動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料,簽訂技術協議,作為電機特殊設計的依據,并選用派生系列的專用電動機,以確保電機可靠運行。
10KV高效高壓三相異步電機正常工作基本條件：
a、海拔不超過1000m;
b、高環境空氣溫度不超過40℃低環境空氣溫度對采用滾動軸承的電動機為15℃,對采用清動軸承的電動機為5℃對YXKS系列電動機為5℃;
c、對YXKS系列電動機,冷卻器入口處冷卻水溫度不超過33℃,低溫度為5℃;
d、濕月月平均高相對溫度為90%,同時該月月平均低溫度不高于25℃;
e、電源頻率為50Hz±1%;
f、工作電壓變化范圍不大于額定電壓±5%;
g、電動機定額為連續工作制SI。

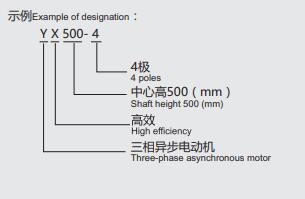

10KV高效高壓三相異步電機型號說明：
電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成,產且代號由電機系列代號表示,含義如下：
10KV高效高壓三相異步電機結構說明：
YX為基本系列,防護等級為P23,冷卻方法為C01,將其機座頂部防護拆去,并安裝不同的防護罩域或冷卻器)即可派生各種不同防護等級及冷卻方法的電機,如YXKS空水冷卻、YXQF(氣候防護)、YXKK空空冷卻等系列電機。
電動機采用國際上流行的箱式結構,機座和端蓋均由鋼板焊接制成,剛度好、重量輕、拆下防護罩〔或冷卻器后可以觀察和觸及電機內部,便于電動機的安裝、維修。
定子采用外壓裝結構。定子繞組采用F級絕緣材料和防暈材料,繞組端固定采用特殊綁扎工藝、牢固可靠,整個定子采用真空壓力浸F級無溶劑漆(vP1)處理。由此,電動機具有優良可靠的絕緣性能和防湖、抗沖擊能力。本系列電動機H400-H710均采用磁性福楔,不接受要求非磁性梧楔訂貨。
本系列電動機鼠籠轉子大部分采用銅條轉子,鼠籠銅條轉子采用先進可靠的焊接工藝,并經槽內緊固處理,運行可皋,少量采用鑄鋁轉子。
軸承有滾動軸承和滑動軸承兩種型式,依電動機功率大小及轉速而定,其基本型式的防護等級為P44,如電機具有較高的防護等級時,軸承的防護等級也隨之提高。
采用滾動軸承結構的電機均有不停機加油和排油裝置,并配備專用加油工具。
主出結盒為密封結構,防護等級為IP54.一殷裝于電機右側從軸伸端右,根據用戶需要也能裝于左側。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。
二極電機軸承采用滾動軸承(H400-H500)或滑動軸承(H500及以上)結構滑動軸承采用油環和壓力油循環復合潤方式。
本系列電機的內、外風扇均有方向性,電機只能接指定旋向旋轉二極電機外掛風機呤卻方式C616)空一空冷卻結構,需要低壓電源
10KV高效高壓三相異步電機訂貨須知：
尊敬的客戶您訂貨時除了需提供您所需的電機型號的基本參數外,還需注意如下一些問題請務必認真閱讀以下項次,以確保您的需求能夠得到滿意、迅速的答復。如沒有提出特殊要求,我公司將默認按國標及我公司標準生產。
1.噪聲如果有特殊要求需提供給我們(詳見噪聲國家標準);
2.振動如果有待殊要求須提供給我們(標準值為:振幅0.037mm;振速23mm/s，詳見振動國家標準)
3.啟動次數如果有特殊要求須提供給我們(標準為冷態2次,熱態1次)
4.旋轉方向必須告知我們(標準為從電機軸伸端往方向看為順時針,電機必須主明旋向)
5.電機負載類型請?zhí)峁┙o我們(如：風機、水泵、磨機、破碎機、壓縮機、軋鋼機、磨盤機等。)
6.負載轉動慣量如果有特殊要求須提供給我們。
7.傳動方式是什么請告知我們。(如帶液力耦合器或帶齒輪箱或直核連接)
8.連軸形式是什么請告知我們(如聯軸器或者皮帶輪，皮帶張力是多少也需告知)
9.電機上是否提供編碼器接口。
10.您所需電機是否在高原使用?(電機運行海拔超過1000米需特殊設計)
11.電機運行的環境溫度是多少請告知我們。
12.電機是否在濕熱地區使用?
13.電機是否在戶外使用?
14.電機是否在海邊使用?
15.防腐是否有要求?(如F1輕度腐蝕、F2中度腐蝕、F3強腐蝕)
16.軸承采用何種形式?(如滾動軸承或者滑動軸承)是否需要進口軸承?(SKF、FAG、NSK、國產)
17.軸承是否承受推力?
18.軸承是否有絕緣要求?
19.是否需要我們提供稀油站?
20.如果需要稀油站是否有特殊要求?(無要求即是采用國產元件)
21.您所需電機是否備品電機?是的話請?zhí)峁┪夜驹姍C(jī)的生產序號。
22.中性點是否需要引出?
23.是否需要CT?如果需要CT安裝位置在主出線線盒還是中性點出線盒?
24.如果需要CT，數量是多少?
25.是否需要加裝防潮加熱器?
26.是否需要加裝測振傳感器?
27.測溫元件是否有特殊要求?
28.轉子鼠籠材料是否有特殊要求?(如鑄鋁、銅排、梯形銅排)
29.油漆顏色是否需要指定?(我公司默認顏色為室內“深豆綠”、室外為“淡灰”，其它參考本資料附件的“油漆顏色”)
30.電機是否需要雙軸伸?
31.請明確出線盒位置(標準是從電機軸伸端往電機方向看出線盒安裝在右邊)
32.電機力矩倍數如果有特殊要求須提供給我們。
33.電機啟動力矩倍數如果有特殊要求須提供給我們。
34.電機啟動電流倍數如果有特殊要求須提供給我們。
35.功率小于等于355KW的高效電機雖不在財政部補貼范圍內，但建議客戶仍然采用高效電機。
36.中心高小于等于H710的高效電機一律全部采用磁性槽楔。
10KV高效高壓三相異步電機技術數據：
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
額定轉速 Rated Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 (Kg) |
|
|
YX |
YXKS |
||||||||||
|
400-2 |
220 | 15.8 | 2974 | 93.3(91.9) | 0.86 | 1.8 | 0.6 | 7.0 | 28737 | 2420 | 2800 |
| 250 | 18.0 | 2974 | 93.4(92.1) | 0.86 | 1.8 | 0.6 | 7.0 | 30225 | 2470 | 2850 | |
| 280 | 20.1 | 2974 | 93.6(92.3) | 0.86 | 1.8 | 0.6 | 7.0 | 33706 | 2520 | 2900 | |
| 315 | 22.5 | 2973 | 93.9(92.7) | 0.86 | 1.8 | 0.6 | 7.0 | 34740 | 2520 | 2900 | |
| 355 | 25.0 | 2972 | 94.3(93.1) | 0.87 | 1.8 | 0.6 | 7.0 | 38818 | 2620 | 3000 | |
| 400 | 28.1 | 2972 | 94.5(93.4) | 0.87 | 1.8 | 0.6 | 7.0 | 39881 | 2750 | 3130 | |
| 450 | 31.5 | 2971 | 94.7(93.6) | 0.87 | 1.8 | 0.6 | 7.0 | 44675 | 2830 | 3210 | |
| 500 | 35.0 | 2972 | 94.9(93.8) | 0.87 | 1.8 | 0.6 | 7.0 | 49429 | 2960 | 3340 | |
| 560 | 39.1 | 2974 | 95.0(93.9) | 0.87 | 1.8 | 0.6 | 7.0 | 55243 | 3090 | 3470 | |
|
450-2 |
630 | 44.0 | 2973 | 95.0(94.0) | 0.87 | 1.8 | 0.6 | 7.0 | 56439 | 3510 | 3880 |
| 710 | 49.0 | 2972 | 95.1(94.1) | 0.88 | 1.8 | 0.6 | 7.0 | 63471 | 3690 | 4060 | |
| 800 | 55.1 | 2972 | 95.3(94.3) | 0.88 | 1.8 | 0.6 | 7.0 | 71215 | 3870 | 4240 | |
| 900 | 61.9 | 2972 | 95.4(94.4) | 0.88 | 1.8 | 0.6 | 7.0 | 79949 | 4050 | 4420 | |
| 1000 | 68.7 | 2974 | 95.5(94.5) | 0.88 | 1.8 | 0.6 | 7.0 | 88645 | 4230 | 4600 | |
|
500-2 |
1120 | 76.9 | 2976 | 95.6(94.7) | 0.88 | 1.8 | 0.6 | 7.0 | 89072 | 5480 | 6000 |
| 1250 | 84.6 | 2975 | 95.9(95.0) | 0.89 | 1.8 | 0.6 | 7.0 | 98787 | 5680 | 6200 | |
| 1400 | 94.6 | 2975 | 96.0(95.1) | 0.89 | 1.8 | 0.6 | 7.0 | 110410 | 5880 | 6400 | |
| 1600 | 108.1 | 2974 | 96.0(95.2) | 0.89 | 1.8 | 0.6 | 7.0 | 112045 | 6080 | 6600 | |
|
560-2 |
1800 | 120.2 | 2979 | 96.1(95.3) | 0.9 | 1.8 | 0.6 | 7.0 | 125787 | 7400 | 8000 |
| 2000 | 133.2 | 2980 | 96.3(95.5) | 0.9 | 1.8 | 0.6 | 7.0 | 139181 | 7950 | 8550 | |
| 2240 | 148.9 | 2982 | 96.5(95.7) | 0.9 | 1.8 | 0.6 | 7.0 | 155235 | 8200 | 8800 | |
|
630-2 |
2500 | 166.2 | 2982 | 96.5(95.7) | 0.9 | 1.8 | 0.6 | 7.0 | 173253 | 8870 | 9770 |
| 2800 | 186.1 | 2981 | 96.5(95.7) | 0.9 | 1.8 | 0.6 | 7.0 | 194043 | 9220 | 10120 | |
| 3150 | 209.2 | 2980 | 96.6(95.8) | 0.9 | 1.8 | 0.6 | 7.0 | 217845 | 9450 | 10350 | |
| 3550 | 235.8 | 2980 | 96.6(95.8) | 0.9 | 1.8 | 0.6 | 7.0 | 245508 | 9800 | 10700 | |
|
710-2 |
4000 | 265.4 | 2985 | 96.7(95.9) | 0.9 | 1.8 | 0.6 | 7.0 | 276054 | 13500 | 14600 |
| 4500 | 298.2 | 2985 | 96.8(96.0) | 0.9 | 1.8 | 0.6 | 7.0 | 309917 | 13850 | 14950 | |
| 5000 | 331.0 | 2985 | 96.9(96.1) | 0.9 | 1.8 | 0.6 | 7.0 | 343639 | 14200 | 15300 | |
| 5600 | 370.7 | 2986 | 96.9(96.1) | 0.9 | 1.8 | 0.6 | 7.0 | 384876 | 14550 | 15650 | |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
額定轉速 Rated Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 (Kg) |
|
| YX | YXKS | ||||||||||
|
400-4 |
220 | 16.0 | 1485 | 93.3(91.9) | 0.85 | 1.8 | 0.7 | 7.0 | 28737 | 2480 | 2870 |
| 250 | 18.2 | 1485 | 93.4(92.1) | 0.85 | 1.8 | 0.7 | 7.0 | 30226 | 2550 | 2940 | |
| 280 | 20.3 | 1485 | 93.5(92.2) | 0.85 | 1.8 | 0.7 | 7.0 | 33779 | 2600 | 2990 | |
| 315 | 22.8 | 1485 | 93.8(92.5) | 0.85 | 1.8 | 0.7 | 7.0 | 37757 | 2670 | 3060 | |
| 355 | 25.4 | 1484 | 93.9(92.6) | 0.86 | 1.8 | 0.7 | 7.0 | 43228 | 2760 | 3150 | |
| 400 | 28.6 | 1483 | 94.0(92.8) | 0.86 | 1.8 | 0.7 | 7.0 | 44019 | 2850 | 3240 | |
| 450 | 32.0 | 1483 | 94.4(93.2) | 0.86 | 1.8 | 0.7 | 7.0 | 49100 | 2960 | 3350 | |
| 500 | 35.5 | 1484 | 94.5(93.3) | 0.86 | 1.8 | 0.7 | 7.0 | 54440 | 3040 | 3430 | |
| 560 | 39.7 | 1485 | 94.7(93.6) | 0.86 | 1.8 | 0.7 | 7.0 | 55597 | 3120 | 3510 | |
|
450-4 |
630 | 44.6 | 1486 | 94.9(93.8) | 0.86 | 1.8 | 0.7 | 7.0 | 62281 | 3400 | 3700 |
| 710 | 49.4 | 1486 | 95.4(94.4) | 0.87 | 1.8 | 0.7 | 7.0 | 63071 | 3500 | 3800 | |
| 800 | 55.6 | 1487 | 95.5(94.6) | 0.87 | 1.8 | 0.7 | 7.0 | 66948 | 3600 | 3900 | |
| 900 | 61.8 | 1488 | 95.6(94.7) | 0.88 | 1.8 | 0.7 | 7.0 | 71576 | 3700 | 4000 | |
|
500-4 |
1000 | 68.6 | 1487 | 95.7(94.8) | 0.88 | 1.8 | 0.7 | 7.0 | 79362 | 4780 | 5150 |
| 1120 | 76.7 | 1487 | 95.8(94.9) | 0.88 | 1.8 | 0.7 | 7.0 | 88699 | 4960 | 5330 | |
| 1250 | 84.5 | 1487 | 96.0(95.0) | 0.89 | 1.8 | 0.7 | 7.0 | 109649 | 5140 | 5510 | |
| 1400 | 94.5 | 1487 | 96.1(95.3) | 0.89 | 1.8 | 0.7 | 7.0 | 97834 | 5320 | 5690 | |
|
560-4 |
1600 | 107.9 | 1490 | 96.2(95.4) | 0.89 | 1.8 | 0.7 | 7.0 | 111577 | 6330 | 6950 |
| 1800 | 121.3 | 1491 | 96.3(95.5) | 0.89 | 1.8 | 0.7 | 7.0 | 125263 | 6590 | 7210 | |
| 2000 | 134.4 | 1492 | 96.5(95.7) | 0.89 | 1.8 | 0.7 | 7.0 | 138602 | 6850 | 7470 | |
|
630-4 |
2240 | 150.4 | 1491 | 96.6(95.8) | 0.89 | 1.8 | 0.6 | 7.0 | 154912 | 9580 | 10180 |
| 2500 | 167.9 | 1491 | 96.6(95.8) | 0.89 | 1.8 | 0.6 | 7.0 | 172893 | 10180 | 10780 | |
| 2800 | 188.0 | 1491 | 96.6(95.8) | 0.89 | 1.8 | 0.6 | 7.0 | 193640 | 10780 | 11380 | |
| 3150 | 211.3 | 1491 | 96.7(95.9) | 0.89 | 1.8 | 0.6 | 7.0 | 217393 | 11380 | 11980 | |
|
710-4 |
3550 | 243.6 | 1491 | 96.7 (96.1) | 0.87 | 1.8 | 0.5 | 6.5 | 183366 | 13100 | 13600 |
| 4000 | 274.5 | 1491 | 96.7 (96.2) | 0.87 | 1.8 | 0.5 | 6.5 | 171996 | 13800 | 14300 | |
| 4500 | 308.8 | 1491 | 96.7 (96.2) | 0.87 | 1.8 | 0.5 | 6.5 | 193496 | 14500 | 15000 | |
| 5000 | 342.4 | 1491 | 96.9 (96.3) | 0.87 | 1.8 | 0.5 | 6.5 | 257194 | 14800 | 15300 | |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
轉速 Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
|
YX |
YXKS |
||||||||||
|
800-4 |
5600 | 383.5 | 1494 | 96.9(96.3) | 0.87 | 1.8 | 0.5 | 6.5 | 288058 | 19600 | 20200 |
| 6300 | 431 | 1494 | 97(96.4) | 0.87 | 1.8 | 0.5 | 6.5 | 323395 | 20400 | 21000 | |
| 7100 | 479.7 | 1494 | 97.1(96.5) | 0.88 | 1.8 | 0.5 | 6.5 | 363708 | 21200 | 21800 | |
|
900-4 |
8000 | 540 | 1494 | 97.2(96.6) | 0.88 | 1.8 | 0.5 | 6.5 | 408967 | 24300 | 25100 |
| 9000 | 606.9 | 1494 | 97.3(96.7) | 0.88 | 1.8 | 0.5 | 6.5 | 459139 | 25200 | 26000 | |
| 10000 | 673.6 | 1494 | 97.4(96.8) | 0.88 | 1.8 | 0.5 | 6.5 | 509104 | 26100 | 26900 | |
|
1000-4 |
11200 | 754 | 1494 | 97.5(96.9) | 0.88 | 1.8 | 0.5 | 6.0 | 569024 | 30000 | 31500 |
| 12500 | 840 | 1494 | 97.6(97.0) | 0.88 | 1.8 | 0.5 | 6.0 | 633767 | 31500 | 33000 | |
| 14000 | 940 | 1494 | 97.7(97.1) | 0.88 | 1.8 | 0.5 | 6.0 | 708362 | 33500 | 35000 | |
| 16000 | 1074 | 1494 | 97.7(97.1) | 0.88 | 1.8 | 0.5 | 6.0 | 809557 | 35500 | 37000 | |
| 18000 | 1208 | 1494 | 97.8(97.2) | 0.88 | 1.8 | 0.5 | 6.0 | 908824 | 37500 | 39000 | |
|
400-6 |
220 | 17.1 | 988 | 92.9(91.4) | 0.80 | 1.8 | 0.7 | 6.0 | 31091 | 2520 | 2880 |
| 250 | 19.4 | 987 | 93.0(91.6) | 0.80 | 1.8 | 0.7 | 6.0 | 32868 | 2590 | 2950 | |
| 280 | 21.7 | 987 | 93.2(91.8) | 0.80 | 1.8 | 0.7 | 6.0 | 36654 | 2650 | 3010 | |
| 315 | 23.7 | 987 | 93.5(92.1) | 0.82 | 1.8 | 0.7 | 6.0 | 40969 | 2730 | 3090 | |
| 355 | 26.4 | 986 | 93.7(92.4) | 0.83 | 1.8 | 0.7 | 6.0 | 42643 | 2810 | 3170 | |
| 400 | 29.6 | 986 | 93.9(92.6) | 0.83 | 1.8 | 0.7 | 6.0 | 47843 | 2890 | 3250 | |
|
450-6 |
450 | 33.3 | 987 | 94.0(92.8) | 0.83 | 1.8 | 0.7 | 6.0 | 49523 | 3180 | 3500 |
| 500 | 36.8 | 987 | 94.5(93.2) | 0.83 | 1.8 | 0.7 | 6.0 | 59041 | 3280 | 3600 | |
| 560 | 40.7 | 987 | 94.6(93.5) | 0.84 | 1.8 | 0.7 | 6.0 | 55714 | 3380 | 3700 | |
| 630 | 45.6 | 987 | 94.9(93.8) | 0.84 | 1.8 | 0.7 | 6.0 | 64481 | 3480 | 3800 | |
|
500-6 |
710 | 51.4 | 991 | 95.0(94.0) | 0.84 | 1.8 | 0.7 | 6.0 | 60393 | 4250 | 4650 |
| 800 | 57.8 | 991 | 95.2(94.2) | 0.84 | 1.8 | 0.7 | 6.0 | 67295 | 4350 | 4750 | |
| 900 | 64.1 | 991 | 95.4(94.4) | 0.85 | 1.8 | 0.7 | 6.0 | 79949 | 4480 | 4880 | |
| 1000 | 71.1 | 991 | 95.5(94.6) | 0.85 | 1.8 | 0.7 | 6.0 | 79696 | 4650 | 5050 | |
|
560-6 |
1120 | 79.5 | 992 | 95.7(94.8) | 0.85 | 1.8 | 0.7 | 6.0 | 88885 | 6160 | 6860 |
| 1250 | 87.5 | 992 | 95.9(94.9) | 0.86 | 1.8 | 0.7 | 6.0 | 109879 | 6460 | 7160 | |
| 1400 | 97.8 | 992 | 96.1(95.3) | 0.86 | 1.8 | 0.7 | 6.0 | 97834 | 6760 | 7460 | |
| 1600 | 111.7 | 992 | 96.2(95.4) | 0.86 | 1.8 | 0.7 | 6.0 | 111577 | 7060 | 7760 | |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
轉速 Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
| YX | YXKS | ||||||||||
|
630-6 |
1600 | 111.7 | 993 | 96.2(95.4) | 0.86 | 1.8 | 0.6 | 6.0 | 111577 | 8900 | 9560 |
| 1800 | 125.6 | 993 | 96.2(95.5) | 0.86 | 1.8 | 0.6 | 6.0 | 109719 | 9260 | 9920 | |
| 2000 | 139.4 | 993 | 96.3(95.6) | 0.86 | 1.8 | 0.6 | 6.0 | 121656 | 9620 | 10280 | |
| 2240 | 156.2 | 993 | 96.3(95.6) | 0.86 | 1.8 | 0.6 | 6.0 | 136255 | 9980 | 10640 | |
| 2500 | 174.3 | 993 | 96.3(95.6) | 0.86 | 1.8 | 0.6 | 6.0 | 152070 | 10340 | 11000 | |
|
710-6 |
2800 | 195.0 | 993 | 96.4(95.8) | 0.86 | 1.8 | 0.6 | 6.5 | 145531 | 12900 | 13400 |
| 3150 | 219.1 | 993 | 96.5(95.9) | 0.86 | 1.8 | 0.6 | 6.5 | 163383 | 13700 | 14200 | |
| 3550 | 246.7 | 993 | 96.6(96.0) | 0.86 | 1.8 | 0.6 | 6.5 | 183747 | 14400 | 14900 | |
| 4000 | 277.7 | 993 | 96.7(96.1) | 0.86 | 1.8 | 0.6 | 6.5 | 206610 | 14800 | 15300 | |
|
800-6 |
4500 | 312.4 | 995 | 96.7(96.1) | 0.86 | 1.8 | 0.6 | 6.5 | 232436 | 18400 | 19000 |
| 5000 | 346.8 | 995 | 96.8(96.2) | 0.86 | 1.8 | 0.6 | 6.5 | 257728 | 19200 | 19800 | |
| 5600 | 383.9 | 995 | 96.8(96.2) | 0.87 | 1.8 | 0.6 | 6.5 | 288655 | 20000 | 20600 | |
|
900-6 |
6300 | 431.5 | 995 | 96.9(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 324065 | 24200 | 25000 |
| 7100 | 485.8 | 995 | 97(96.4) | 0.87 | 1.8 | 0.6 | 6.5 | 364461 | 25100 | 25900 | |
| 8000 | 546.2 | 995 | 97.2(96.5) | 0.87 | 1.8 | 0.6 | 6.5 | 477622 | 26000 | 26800 | |
|
1000-6 |
9000 | 614 | 995 | 97.3(96.6) | 0.87 | 1.8 | 0.6 | 6.5 | 536217 | 29100 | 30600 |
| 10000 | 682 | 995 | 97.3(96.7) | 0.87 | 1.8 | 0.6 | 6.5 | 510155 | 30400 | 31900 | |
| 11200 | 763 | 995 | 97.4(96.8) | 0.87 | 1.8 | 0.6 | 6.5 | 570197 | 31700 | 33200 | |
| 12500 | 852 | 995 | 97.4(96.8) | 0.87 | 1.8 | 0.6 | 6.5 | 636381 | 33000 | 34500 | |
|
450-8 |
220 | 18.0 | 743 | 92.6(91.1) | 0.76 | 1.8 | 0.7 | 6.0 | 31295 | 3280 | 3600 |
| 250 | 20.5 | 743 | 92.8(91.3) | 0.76 | 1.8 | 0.7 | 6.0 | 35408 | 3390 | 3710 | |
| 280 | 22.9 | 743 | 93.0(91.6) | 0.76 | 1.8 | 0.7 | 6.0 | 30243 | 3490 | 3810 | |
| 315 | 25.3 | 743 | 93.5(92.1) | 0.77 | 1.8 | 0.7 | 6.0 | 40969 | 3590 | 3910 | |
| 355 | 28.4 | 743 | 93.7(92.4) | 0.77 | 1.8 | 0.7 | 6.0 | 42643 | 3690 | 4010 | |
| 400 | 31.6 | 742 | 93.8(92.5) | 0.78 | 1.8 | 0.7 | 6.0 | 47946 | 3790 | 4110 | |
| 450 | 35.5 | 742 | 93.9(92.7) | 0.78 | 1.8 | 0.7 | 6.0 | 49629 | 3890 | 4210 | |
|
500-8 |
500 | 38.7 | 743 | 94.4(93.1) | 0.79 | 1.8 | 0.7 | 6.0 | 59167 | 4120 | 4500 |
| 560 | 43.3 | 743 | 94.5(93.3) | 0.79 | 1.8 | 0.7 | 6.0 | 60974 | 4370 | 4750 | |
| 630 | 46.7 | 743 | 94.9(93.8) | 0.82 | 1.8 | 0.7 | 6.0 | 62281 | 4620 | 5000 | |
| 710 | 52.6 | 743 | 95.0(94.0) | 0.82 | 1.8 | 0.7 | 6.0 | 63606 | 4870 | 5250 | |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
轉速 Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
| YX | YXKS | ||||||||||
|
560-8 |
800 | 59.2 | 743 | 95.2(94.2) | 0.82 | 1.8 | 0.7 | 6.0 | 71366 | 6300 | 7000 |
| 900 | 66.5 | 743 | 95.3(94.3) | 0.82 | 1.8 | 0.7 | 6.0 | 80118 | 6550 | 7250 | |
| 1000 | 72.8 | 743 | 95.5(94.5) | 0.83 | 1.8 | 0.7 | 6.0 | 88645 | 6800 | 7500 | |
| 1120 | 81.5 | 743 | 95.6(94.7) | 0.83 | 1.8 | 0.7 | 6.0 | 89072 | 7050 | 7750 | |
|
630-8 |
1250 | 90.8 | 744 | 95.8(94.8) | 0.83 | 1.8 | 0.7 | 6.0 | 110110 | 8050 | 8800 |
| 1400 | 101.7 | 744 | 95.8(94.9) | 0.83 | 1.8 | 0.7 | 6.0 | 110873 | 8400 | 9150 | |
| 1600 | 116.2 | 744 | 95.8(94.9) | 0.83 | 1.8 | 0.7 | 6.0 | 126713 | 8750 | 9500 | |
| 1800 | 130.7 | 744 | 95.8(94.9) | 0.83 | 1.8 | 0.7 | 6.0 | 142552 | 9100 | 9850 | |
|
710-8 |
2000 | 141.7 | 744 | 95.9(95.2) | 0.85 | 1.8 | 0.6 | 6.5 | 122677 | 12700 | 13200 |
| 2240 | 158.7 | 744 | 95.9(95.3) | 0.85 | 1.8 | 0.6 | 6.5 | 117646 | 13200 | 13700 | |
| 2500 | 176.9 | 744 | 96.0(95.4) | 0.85 | 1.8 | 0.6 | 6.5 | 131027 | 13800 | 14300 | |
| 2800 | 195.6 | 744 | 96.1(95.5) | 0.86 | 1.8 | 0.6 | 6.5 | 146444 | 14200 | 14700 | |
|
800-8 |
3150 | 219.8 | 745 | 96.2(95.6) | 0.86 | 1.8 | 0.6 | 6.5 | 164406 | 16400 | 17000 |
| 3550 | 247.5 | 745 | 96.3(95.7) | 0.86 | 1.8 | 0.6 | 6.5 | 184898 | 17200 | 17800 | |
| 4000 | 278.6 | 745 | 96.4(95.8) | 0.86 | 1.8 | 0.6 | 6.5 | 207902 | 18000 | 18600 | |
|
900-8 |
4500 | 313.1 | 745 | 96.5(95.9) | 0.86 | 1.8 | 0.6 | 6.5 | 233404 | 20800 | 21600 |
| 5000 | 347.1 | 745 | 96.7(96) | 0.86 | 1.8 | 0.6 | 6.5 | 301620 | 22200 | 23000 | |
| 5600 | 388.4 | 745 | 96.8(96.1) | 0.86 | 1.8 | 0.6 | 6.5 | 337114 | 23100 | 23900 | |
| 6300 | 436.9 | 745 | 96.8(96.2) | 0.86 | 1.8 | 0.6 | 6.5 | 324737 | 24000 | 24800 | |
|
1000-8 |
7100 | 486 | 745 | 96.9(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 365216 | 27300 | 28800 |
| 8000 | 547 | 745 | 97.1(96.4) | 0.87 | 1.8 | 0.6 | 6.5 | 478610 | 28500 | 30000 | |
| 9000 | 614 | 745 | 97.2(96.5) | 0.87 | 1.8 | 0.6 | 6.5 | 537325 | 30300 | 31800 | |
| 10000 | 682 | 745 | 97.3(96.6) | 0.87 | 1.8 | 0.6 | 6.5 | 595797 | 32100 | 33600 | |
|
1120-8 |
11200 | 764 | 745 | 97.3(96.7) | 0.87 | 1.8 | 0.6 | 6.5 | 571373 | 36500 | 38000 |
| 12500 | 852 | 745 | 97.4(96.8) | 0.87 | 1.8 | 0.6 | 6.5 | 636381 | 38500 | 40000 | |
| 14000 | 953 | 745 | 97.5(96.9) | 0.87 | 1.8 | 0.6 | 6.5 | 711280 | 40500 | 42000 | |
|
450-10 |
220 | 19.1 | 594 | 92.5(91.0) | 0.72 | 1.8 | 0.7 | 5.5 | 31363 | 3720 | 4040 |
| 250 | 21.3 | 594 | 92.7(91.2) | 0.73 | 1.8 | 0.7 | 5.5 | 35485 | 3870 | 4190 | |
| 280 | 23.5 | 594 | 93.1(91.6) | 0.74 | 1.8 | 0.7 | 5.5 | 39400 | 4020 | 4340 | |
| 315 | 26.3 | 593 | 93.4(91.9) | 0.74 | 1.8 | 0.7 | 5.5 | 44038 | 4170 | 4490 | |
| 355 | 29.2 | 593 | 93.5(92.1) | 0.75 | 1.8 | 0.7 | 5.5 | 46172 | 4320 | 4640 | |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
轉速 Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
| YX | YXKS | ||||||||||
|
500-10 |
400 | 32.9 | 592 | 93.6(92.3) | 0.75 | 1.8 | 0.7 | 5.5 | 48152 | 4900 | 5500 |
| 450 | 36.0 | 592 | 93.8(92.5) | 0.77 | 1.8 | 0.7 | 5.5 | 53939 | 5080 | 5680 | |
| 500 | 39.9 | 591 | 94.0(92.7) | 0.77 | 1.8 | 0.7 | 5.5 | 59675 | 5260 | 5860 | |
| 560 | 44.0 | 591 | 94.1(92.9) | 0.78 | 1.8 | 0.7 | 5.5 | 61497 | 5440 | 6040 | |
| 630 | 49.5 | 591 | 94.3(93.1) | 0.78 | 1.8 | 0.7 | 5.5 | 68889 | 5620 | 6220 | |
|
560-10 |
710 | 55.6 | 593 | 94.5(93.3) | 0.78 | 1.8 | 0.7 | 6.0 | 77307 | 5850 | 6350 |
| 800 | 60.8 | 593 | 94.9(93.8) | 0.80 | 1.8 | 0.7 | 6.0 | 79087 | 6100 | 6600 | |
| 900 | 68.3 | 593 | 95.1(94.0) | 0.80 | 1.8 | 0.7 | 6.0 | 88597 | 6350 | 6850 | |
| 1000 | 75.9 | 593 | 95.1(94.1) | 0.80 | 1.8 | 0.7 | 6.0 | 89396 | 6600 | 7100 | |
|
630-10 |
1120 | 84.9 | 594 | 95.2(94.2) | 0.80 | 1.8 | 0.7 | 6.0 | 99702 | 9290 | 9950 |
| 1250 | 94.7 | 594 | 95.3(94.3) | 0.80 | 1.8 | 0.7 | 6.0 | 111274 | 9740 | 10400 | |
| 1400 | 106.0 | 594 | 95.3(94.3) | 0.80 | 1.8 | 0.7 | 6.0 | 124627 | 10190 | 10850 | |
| 1600 | 121.2 | 594 | 95.3(94.3) | 0.80 | 1.8 | 0.7 | 6.0 | 142431 | 10640 | 11300 | |
|
710-10 |
1800 | 132.8 | 595 | 95.4(94.8) | 0.82 | 1.8 | 0.6 | 6.0 | 95534 | 11900 | 12400 |
| 2000 | 147.3 | 595 | 95.6(94.9) | 0.82 | 1.8 | 0.6 | 6.0 | 123451 | 12400 | 12900 | |
| 2240 | 162.8 | 595 | 95.7(95.0) | 0.83 | 1.8 | 0.6 | 6.0 | 137975 | 12800 | 13300 | |
|
800-10 |
2500 | 181.7 | 595 | 95.7(95.1) | 0.83 | 1.8 | 0.6 | 6.0 | 131853 | 16900 | 17500 |
| 2800 | 203.3 | 595 | 95.8(95.2) | 0.83 | 1.8 | 0.6 | 6.0 | 147366 | 17700 | 18300 | |
| 3150 | 225.3 | 595 | 96(95.3) | 0.84 | 1.8 | 0.6 | 6.0 | 192812 | 18500 | 19100 | |
| 3550 | 253.9 | 595 | 96.1(95.4) | 0.84 | 1.8 | 0.6 | 6.0 | 216843 | 19700 | 20300 | |
|
900-10 |
4000 | 285.5 | 595 | 96.2(95.5) | 0.84 | 1.8 | 0.6 | 6.0 | 243820 | 21700 | 22500 |
| 4500 | 321.5 | 595 | 96.2(95.6) | 0.84 | 1.8 | 0.6 | 6.0 | 234866 | 22600 | 23400 | |
| 5000 | 356.5 | 595 | 96.4(95.7) | 0.84 | 1.8 | 0.6 | 6.0 | 303507 | 23500 | 24300 | |
|
1000-10 |
5600 | 399 | 595 | 96.5(95.7) | 0.84 | 1.8 | 0.6 | 6.0 | 388087 | 29100 | 30600 |
| 6300 | 448 | 595 | 96.6(95.8) | 0.84 | 1.8 | 0.6 | 6.0 | 435690 | 30300 | 31800 | |
| 7100 | 505 | 595 | 96.7(95.9) | 0.84 | 1.8 | 0.6 | 6.0 | 489997 | 31500 | 33000 | |
|
1120-10 |
8000 | 568 | 595 | 96.8(96.0) | 0.84 | 1.8 | 0.6 | 6.0 | 550964 | 36500 | 38000 |
| 9000 | 639 | 595 | 96.8(96.0) | 0.84 | 1.8 | 0.6 | 6.0 | 619835 | 38500 | 40000 | |
| 10000 | 709 | 595 | 96.9(96.1) | 0.84 | 1.8 | 0.6 | 6.0 | 687279 | 39900 | 41400 | |
