YXKS系列電機產品概述：
YX、YXKS.YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發的新一代高效節能電機產品,可與普通Y系列高壓三相異步電機互換,提高企業的運行效益,節能減排。
本系列電動機的功率等級和安裝尺寸及公差均符合國家標準GB/T755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和GB/T13957及機械行業標準」B/T10446等,電氣性能方面由于在上述標準基礎上損耗降低了20%,能效等級執行GB30254-2013的2級能效。
本系列電動機的外殼防護等級根據GB/T4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPw24IP44和P54四種,如果用戶需要其它防護等級可另行供貨。
本系列電動機的冷卻方法根據GB/T1993和EC34-6《旋轉電機冷卻方法》的標準分別有IC01IC81W、IC86W、IC611、IC616、IC666。如果用戶需要其它冷卻方法可另行供貨。
本系列電動機的結構及安裝型式為MB3(臥式帶底腳),符合GB/T997和EC347《電機結構及安裝型式代號》的規定。
YXKS系列電機優勢特點：
1、優化的電磁設計
本系列電動機應用了有限元方法分析電磁性能、發熱及機械應力和變形并進行了電磁優化設計,對尺寸、氣隙、槽配合及槽形進行了全面優化,電機的尺寸達到合理的匹配,電機的性能達到佳。
2.低諧波繞組
本系列電動機采用低諧波燒組,降低電機的定子銅耗和雜散損耗,提高電機的運行效率。
3.高強度磁性槽楔
我公司經過長期研究,采用高強度磁性槽楔,穩定的槽楔緊固工藝和材料,成功地解決了磁性槽楔脫落的問題,提高了電機的電氣性能。
4.優化的通風冷卻系統
采用后傾離心式風扇,軸流風扇等,優化電機內、外通風系統,提高冷卻效果,降低電機特別是高速電機)的通風損耗,降低通風噪音,提高電機效率。
5.絕綠系統
本系列采用各種性能得到全面提升的絕緣系統,電壓特性溫度特性、彎曲強度、擊穿電壓試驗、熱老化電老化試驗均表明本系列絕緣系統達一流水平。本系列采用優質云母帶,環保浸漬樹腦井在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序,后經vP處理。因此絕緣性能可靠,機械強度好，防潮能力強。
6.高效率
本系列電機的效率在B/T10446、GB/T13957的效率基礎上降低損耗20%,效率設定GB30254-2013的2級能效要求,為真正意義上的高效率電機,可大幅提高客戶的運行效益,比3級能效產品為用戶節電20%以上,為國家節能惠民工程產品。
YXKS系列電機使用范圍：
本系列電動機可用于據動各種通用機械如壓縮機、通風機水泵、切削機床、運輸機械及其他機械設備,在礦山,機械行業、石化行業、發電廠等各種工礦企業中作原動機使用。用以動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料,簽訂技術協議,作為電機特殊設計的依據,并選用派生系列的專用電動機,以確保電機可靠運行。
YXKS系列電機正常工作基本條件：
a、海拔不超過1000m;
b、高環境空氣溫度不超過40℃低環境空氣溫度對采用滾動軸承的電動機為15℃,對采用清動軸承的電動機為5℃對YXKS系列電動機為5℃;
c、對YXKS系列電動機,冷卻器入口處冷卻水溫度不超過33℃,低溫度為5℃;
d、濕月月平均高相對溫度為90%,同時該月月平均低溫度不高于25℃;
e、電源頻率為50Hz±1%;
f、工作電壓變化范圍不大于額定電壓±5%;
g、電動機定額為連續工作制SI。

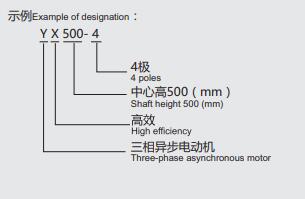

YXKS系列電機型號說明：
電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成,產且代號由電機系列代號表示,含義如下：
YXKS系列電機結構說明：
YX為基本系列,防護等級為P23,冷卻方法為C01,將其機座頂部防護拆去,并安裝不同的防護罩域或冷卻器)即可派生各種不同防護等級及冷卻方法的電機,如YXKS空水冷卻、YXQF(氣候防護)、YXKK空空冷卻等系列電機。
電動機采用國際上流行的箱式結構,機座和端蓋均由鋼板焊接制成,剛度好、重量輕、拆下防護罩〔或冷卻器后可以觀察和觸及電機內部,便于電動機的安裝、維修。
定子采用外壓裝結構。定子繞組采用F級絕緣材料和防暈材料,繞組端固定采用特殊綁扎工藝、牢固可靠,整個定子采用真空壓力浸F級無溶劑漆(vP1)處理。由此,電動機具有優良可靠的絕緣性能和防湖、抗沖擊能力。本系列電動機H400-H710均采用磁性福楔,不接受要求非磁性梧楔訂貨。
本系列電動機鼠籠轉子大部分采用銅條轉子,鼠籠銅條轉子采用先進可靠的焊接工藝,并經槽內緊固處理,運行可皋,少量采用鑄鋁轉子。
軸承有滾動軸承和滑動軸承兩種型式,依電動機功率大小及轉速而定,其基本型式的防護等級為P44,如電機具有較高的防護等級時,軸承的防護等級也隨之提高。
采用滾動軸承結構的電機均有不停機加油和排油裝置,并配備專用加油工具。
主出結盒為密封結構,防護等級為IP54.一殷裝于電機右側從軸伸端右,根據用戶需要也能裝于左側。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。
二極電機軸承采用滾動軸承(H400-H500)或滑動軸承(H500及以上)結構滑動軸承采用油環和壓力油循環復合潤方式。
本系列電機的內、外風扇均有方向性,電機只能接指定旋向旋轉二極電機外掛風機呤卻方式C616)空一空冷卻結構,需要低壓電源
訂貨須知：
尊敬的客戶您訂貨時除了需提供您所需的電機型號的基本參數外,還需注意如下一些問題請務必認真閱讀以下項次,以確保您的需求能夠得到滿意、迅速的答復。如沒有提出特殊要求,我公司將默認按國標及我公司標準生產。
1.噪聲如果有特殊要求需提供給我們(詳見噪聲國家標準);
2.振動如果有待殊要求須提供給我們(標準值為:振幅0.037mm;振速23mm/s，詳見振動國家標準)
3.啟動次數如果有特殊要求須提供給我們(標準為冷態2次,熱態1次)
4.旋轉方向必須告知我們(標準為從電機軸伸端往方向看為順時針,電機必須主明旋向)
5.電機負載類型請?zhí)峁┙o我們(如：風機、水泵、磨機、破碎機、壓縮機、軋鋼機、磨盤機等。)
6.負載轉動慣量如果有特殊要求須提供給我們。
7.傳動方式是什么請告知我們。(如帶液力耦合器或帶齒輪箱或直核連接)
8.連軸形式是什么請告知我們(如聯軸器或者皮帶輪，皮帶張力是多少也需告知)
9.電機上是否提供編碼器接口。
10.您所需電機是否在高原使用?(電機運行海拔超過1000米需特殊設計)
11.電機運行的環境溫度是多少請告知我們。
12.電機是否在濕熱地區使用?
13.電機是否在戶外使用?
14.電機是否在海邊使用?
15.防腐是否有要求?(如F1輕度腐蝕、F2中度腐蝕、F3強腐蝕)
16.軸承采用何種形式?(如滾動軸承或者滑動軸承)是否需要進口軸承?(SKF、FAG、NSK、國產)
17.軸承是否承受推力?
18.軸承是否有絕緣要求?
19.是否需要我們提供稀油站?
20.如果需要稀油站是否有特殊要求?(無要求即是采用國產元件)
21.您所需電機是否備品電機?是的話請?zhí)峁┪夜驹姍C(jī)的生產序號。
22.中性點是否需要引出?
23.是否需要CT?如果需要CT安裝位置在主出線線盒還是中性點出線盒?
24.如果需要CT，數量是多少?
25.是否需要加裝防潮加熱器?
26.是否需要加裝測振傳感器?
27.測溫元件是否有特殊要求?
28.轉子鼠籠材料是否有特殊要求?(如鑄鋁、銅排、梯形銅排)
29.油漆顏色是否需要指定?(我公司默認顏色為室內“深豆綠”、室外為“淡灰”，其它參考本資料附件的“油漆顏色”)
30.電機是否需要雙軸伸?
31.請明確出線盒位置(標準是從電機軸伸端往電機方向看出線盒安裝在右邊)
32.電機力矩倍數如果有特殊要求須提供給我們。
33.電機啟動力矩倍數如果有特殊要求須提供給我們。
34.電機啟動電流倍數如果有特殊要求須提供給我們。
35.功率小于等于355KW的高效電機雖不在財政部補貼范圍內，但建議客戶仍然采用高效電機。
36.中心高小于等于H710的高效電機一律全部采用磁性槽楔。
YXKS系列高效高壓三相異步電機技術數據：
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
額定轉速 Rated Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
1000-8 |
6300 | 437 | 745 | 96.8(96.0) | 0.86 | 1.8 | 0.6 | 6.5 | 433884 | 32000 |
| 7100 | 486 | 745 | 96.9(96.1) | 0.87 | 1.8 | 0.6 | 6.5 | 487968 | 33200 | |
| 8000 | 547 | 745 | 97.0(96.2) | 0.87 | 1.8 | 0.6 | 6.5 | 548685 | 35000 | |
| 9000 | 614 | 745 | 97.0(96.2) | 0.87 | 1.8 | 0.6 | 6.5 | 617271 | 36800 | |
|
1120-8 |
10000 | 683 | 745 | 97.1(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 684439 | 41500 |
| 11200 | 765 | 745 | 97.1(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 766571 | 43500 | |
| 12500 | 854 | 745 | 97.1(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 855548 | 45500 | |
|
450-10 |
220 | 19.6 | 595 | 92.4(90.6) | 0.70 | 2.0 | 0.8 | 5.5 | 37843 | 4250 |
| 250 | 22.3 | 594 | 92.6(90.8) | 0.70 | 2.0 | 0.8 | 5.5 | 42816 | 4400 | |
| 280 | 24.2 | 594 | 92.9(91.2) | 0.72 | 2.0 | 0.8 | 5.5 | 44946 | 4550 | |
| 315 | 27.1 | 594 | 93.2(91.6) | 0.72 | 2.0 | 0.8 | 5.5 | 47229 | 4700 | |
|
500-10 |
355 | 30.4 | 593 | 93.5(92.0) | 0.72 | 2.0 | 0.8 | 5.5 | 49523 | 5100 |
| 400 | 34.3 | 593 | 93.6(92.1) | 0.72 | 2.0 | 0.8 | 5.5 | 55681 | 5350 | |
| 450 | 35.5 | 592 | 93.8(92.3) | 0.78 | 2.0 | 0.8 | 5.5 | 62372 | 5600 | |
| 500 | 39.4 | 592 | 94.0(92.5) | 0.78 | 2.0 | 0.8 | 5.5 | 69005 | 5850 | |
| 560 | 44.0 | 592 | 94.1(92.6) | 0.78 | 2.0 | 0.8 | 5.5 | 77120 | 6100 | |
|
560-10 |
630 | 49.5 | 594 | 94.3(92.9) | 0.78 | 2.0 | 0.8 | 5.5 | 80544 | 6650 |
| 710 | 55.6 | 594 | 94.5(93.1) | 0.78 | 2.0 | 0.8 | 5.5 | 90385 | 6950 | |
| 800 | 62.4 | 594 | 94.9(93.6) | 0.78 | 2.0 | 0.8 | 5.5 | 93666 | 7250 | |
| 900 | 70.0 | 594 | 95.1(93.9) | 0.78 | 2.0 | 0.8 | 5.5 | 96754 | 7550 | |
|
630-10 |
1000 | 77.8 | 595 | 95.1(93.9) | 0.78 | 2.0 | 0.8 | 5.5 | 107504 | 10300 |
| 1120 | 84.9 | 595 | 95.2(94.0) | 0.80 | 2.0 | 0.8 | 5.5 | 120150 | 10600 | |
| 1250 | 94.7 | 595 | 95.3(94.1) | 0.80 | 2.0 | 0.8 | 5.5 | 133813 | 10900 | |
| 1400 | 106.0 | 595 | 95.3(94.1) | 0.80 | 2.0 | 0.8 | 5.5 | 149870 | 11200 | |
|
710-10 |
1400 | 104.7 | 596 | 95.3(94.4) | 0.81 | 2.0 | 0.7 | 6.0 | 112046 | 12400 |
| 1600 | 119.7 | 596 | 95.3(94.5) | 0.81 | 2.0 | 0.7 | 6.0 | 113704 | 12700 | |
| 1800 | 134.5 | 596 | 95.4(94.6) | 0.81 | 2.0 | 0.7 | 6.0 | 127648 | 13200 | |
| 2000 | 147.5 | 596 | 95.5(94.7) | 0.82 | 2.0 | 0.7 | 6.0 | 141533 | 13600 | |
|
800-10 |
2240 | 165.0 | 595 | 95.6(94.8) | 0.82 | 1.8 | 0.6 | 6.0 | 158184 | 18900 |
| 2500 | 183.9 | 595 | 95.7(94.9) | 0.82 | 1.8 | 0.6 | 6.0 | 176179 | 20000 | |
| 2800 | 203.3 | 595 | 95.8(95.0) | 0.83 | 1.8 | 0.6 | 6.0 | 196901 | 20500 | |
| 3150 | 228.5 | 595 | 95.9(95.1) | 0.83 | 1.8 | 0.6 | 6.0 | 221050 | 20200 | |
|
900-10 |
3550 | 257 | 595 | 96.1(95.1) | 0.83 | 1.8 | 0.6 | 6.0 | 279383 | 24200 |
| 4000 | 289.2 | 595 | 96.2(95.2) | 0.83 | 1.8 | 0.6 | 6.0 | 314141 | 25100 | |
| 4500 | 325.4 | 595 | 96.2(95.3) | 0.83 | 1.8 | 0.6 | 6.0 | 313812 | 26000 |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
額定轉速 Rated Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
1000-10 |
5000 | 361 | 595 | 96.3(95.5) | 0.83 | 1.8 | 0.6 | 6.0 | 347953 | 33000 |
| 5600 | 404 | 595 | 96.5(95.6) | 0.83 | 1.8 | 0.6 | 6.0 | 437054 | 34200 | |
| 6300 | 443 | 595 | 96.6(95.7) | 0.85 | 1.8 | 0.6 | 6.0 | 490664 | 35400 | |
|
1120-10 |
7100 | 499 | 595 | 96.6(95.7) | 0.85 | 1.8 | 0.6 | 6.0 | 552970 | 43000 |
| 8000 | 562 | 595 | 96.7(95.8) | 0.85 | 1.8 | 0.6 | 6.0 | 621771 | 45000 | |
| 9000 | 632 | 595 | 96.7(95.8) | 0.85 | 1.8 | 0.6 | 6.0 | 699492 | 46400 | |
|
500-12 |
220 | 19.7 | 496 | 92.2(90.4) | 0.70 | 2.0 | 0.8 | 5.5 | 38009 | 5500 |
| 250 | 22.3 | 496 | 92.4(90.6) | 0.70 | 2.0 | 0.8 | 5.5 | 43003 | 5570 | |
| 280 | 24.2 | 495 | 92.6(90.8) | 0.72 | 2.0 | 0.8 | 5.5 | 47954 | 5670 | |
| 315 | 27.2 | 495 | 93.0(91.3) | 0.72 | 2.0 | 0.8 | 5.5 | 50454 | 5770 | |
| 355 | 30.5 | 495 | 93.2(91.6) | 0.72 | 2.0 | 0.8 | 5.5 | 53226 | 5870 | |
| 400 | 34.3 | 495 | 93.4(91.8) | 0.72 | 2.0 | 0.8 | 5.5 | 59714 | 6020 | |
|
560-12 |
450 | 38.6 | 495 | 93.5(92.0) | 0.72 | 2.0 | 0.8 | 5.5 | 62776 | 6850 |
| 500 | 42.7 | 495 | 93.9(92.4) | 0.72 | 2.0 | 0.8 | 5.5 | 69153 | 7050 | |
| 560 | 46.4 | 494 | 94.1(92.6) | 0.74 | 2.0 | 0.8 | 5.5 | 77120 | 7300 | |
| 630 | 52.1 | 494 | 94.3(92.9) | 0.74 | 2.0 | 0.8 | 5.5 | 80544 | 7550 | |
|
630-12 |
710 | 58.6 | 496 | 94.5(93.1) | 0.74 | 2.0 | 0.8 | 5.5 | 90385 | 10150 |
| 800 | 65.8 | 496 | 94.8(93.5) | 0.74 | 2.0 | 0.8 | 5.5 | 93865 | 10450 | |
| 900 | 74.1 | 496 | 94.8(93.5) | 0.74 | 2.0 | 0.8 | 5.5 | 105598 | 10750 | |
| 1000 | 82.3 | 496 | 94.8(93.5) | 0.74 | 2.0 | 0.8 | 5.5 | 117331 | 11050 | |
|
710-12 |
1120 | 88.6 | 496 | 94.8(93.9) | 0.77 | 2.0 | 0.7 | 6.0 | 90589 | 12500 |
| 1250 | 97.5 | 496 | 94.9(94.0) | 0.78 | 2.0 | 0.7 | 6.0 | 100890 | 13000 | |
| 1400 | 109.1 | 496 | 95.0(94.1) | 0.78 | 2.0 | 0.7 | 6.0 | 112758 | 13400 | |
| 1600 | 123.0 | 496 | 95.1(94.2) | 0.79 | 2.0 | 0.7 | 6.0 | 128594 | 13800 | |
|
800-12 |
1800 | 138.2 | 495 | 95.2(94.3) | 0.79 | 1.8 | 0.6 | 6.0 | 144363 | 18500 |
| 2000 | 153.2 | 495 | 95.4(94.4) | 0.79 | 1.8 | 0.6 | 6.0 | 177664 | 19200 | |
| 2240 | 169.3 | 495 | 95.5(94.5) | 0.8 | 1.8 | 0.6 | 6.0 | 198565 | 19900 | |
|
900-12 |
2500 | 188.7 | 495 | 95.6(94.6) | 0.8 | 1.8 | 0.6 | 6.0 | 221147 | 24700 |
| 2800 | 208.6 | 495 | 95.7(94.7) | 0.81 | 1.8 | 0.6 | 6.0 | 247165 | 25400 | |
| 3150 | 234.4 | 495 | 95.8(94.8) | 0.81 | 1.8 | 0.6 | 6.0 | 277477 | 26700 | |
| 3550 | 264.1 | 495 | 95.8(94.9) | 0.81 | 1.8 | 0.6 | 6.0 | 281144 | 27600 | |
|
1000-12 |
4000 | 297 | 495 | 95.9(95.0) | 0.81 | 1.8 | 0.6 | 6.0 | 316119 | 30500 |
| 4500 | 330 | 495 | 96.0(95.1) | 0.82 | 1.8 | 0.6 | 6.0 | 354890 | 31700 | |
| 5000 | 366 | 495 | 96.1(95.2) | 0.82 | 1.8 | 0.6 | 6.0 | 393498 | 32900 | |
| 5600 | 410 | 495 | 96.2(95.3) | 0.82 | 1.8 | 0.6 | 6.0 | 439797 | 34700 |
|
型 號 Type |
額定功率 Rated Power (kW) |
定子電流 Stator Current (A) |
額定轉速 Rated Speed (r/min) |
效 率 (%) |
功率因數 Power Factor (COSΦ) |
轉矩 Maximum Torque 額定轉矩 Rated Torque TM TN |
堵轉轉矩 Locked -rotor Torque 額定轉矩 Rated Torque Tst TN |
堵轉電流 Locked -rotor Current 額定電流 Rated Current Ist IN |
年節電量 Annual Capacity of Electricity Saving (kWh) |
重 量 Weight (Kg) |
|
1000-6 |
8000 | 548 | 995 | 96.9(96.2) | 0.87 | 1.8 | 0.6 | 6.5 | 549823 | 33800 |
| 9000 | 616 | 995 | 97.0(96.2) | 0.87 | 1.8 | 0.6 | 6.5 | 617271 | 34500 | |
| 10000 | 683 | 995 | 97.2(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 769201 | 35800 | |
| 11200 | 765 | 995 | 97.2(96.3) | 0.87 | 1.8 | 0.6 | 6.5 | 861505 | 37100 | |
|
450-8 |
220 | 18.1 | 744 | 92.5(90.7) | 0.76 | 2.0 | 0.8 | 6.0 | 37760 | 3770 |
| 250 | 20.0 | 744 | 92.7(91.0) | 0.78 | 2.0 | 0.8 | 6.0 | 40305 | 3870 | |
| 280 | 22.3 | 744 | 93.0(91.3) | 0.78 | 2.0 | 0.8 | 6.0 | 44848 | 3970 | |
| 315 | 25.0 | 744 | 93.3(91.7) | 0.78 | 2.0 | 0.8 | 6.0 | 47127 | 4070 | |
| 355 | 28.0 | 743 | 93.7(92.2) | 0.78 | 2.0 | 0.8 | 6.0 | 49310 | 4190 | |
| 400 | 31.6 | 743 | 93.8(92.3) | 0.78 | 2.0 | 0.8 | 6.0 | 55442 | 4290 | |
|
500-8 |
450 | 34.6 | 744 | 93.9(92.4) | 0.80 | 2.0 | 0.8 | 6.0 | 62238 | 4600 |
| 500 | 38.2 | 744 | 94.4(93.0) | 0.80 | 2.0 | 0.8 | 6.0 | 63787 | 4850 | |
| 560 | 42.8 | 744 | 94.5(93.1) | 0.80 | 2.0 | 0.8 | 6.0 | 71289 | 5100 | |
| 630 | 47.9 | 744 | 94.9(93.6) | 0.80 | 2.0 | 0.8 | 6.0 | 73762 | 5350 | |
|
560-8 |
710 | 52.6 | 744 | 95.0(93.8) | 0.82 | 2.0 | 0.8 | 6.0 | 76490 | 7120 |
| 800 | 59.2 | 744 | 95.2(94.0) | 0.82 | 2.0 | 0.8 | 6.0 | 85822 | 7420 | |
| 900 | 66.5 | 744 | 95.3(94.1) | 0.82 | 2.0 | 0.8 | 6.0 | 96345 | 7720 | |
| 1000 | 73.7 | 744 | 95.5(94.4) | 0.82 | 2.0 | 0.8 | 6.0 | 97613 | 8020 | |
|
630-8 |
1120 | 82.5 | 745 | 95.6(94.5) | 0.82 | 2.0 | 0.8 | 6.0 | 109097 | 9350 |
| 1250 | 89.8 | 745 | 95.7(94.6) | 0.84 | 2.0 | 0.8 | 6.0 | 121504 | 9700 | |
| 1400 | 100.4 | 745 | 95,8(94.7) | 0.84 | 2.0 | 0.8 | 6.0 | 135799 | 9950 | |
| 1600 | 114.8 | 745 | 95.8(94.7) | 0.84 | 2.0 | 0.8 | 6.0 | 155198 | 10300 | |
|
710-8 |
1800 | 129.1 | 745 | 95.8(94.9) | 0.84 | 2.0 | 0.7 | 6.5 | 142552 | 13500 |
| 2000 | 143.5 | 745 | 95.8(95.0) | 0.84 | 2.0 | 0.7 | 6.5 | 140644 | 14000 | |
| 2240 | 160.5 | 745 | 95.9(95.1) | 0.84 | 2.0 | 0.7 | 6.5 | 157191 | 14600 | |
| 2500 | 176.9 | 745 | 96.0(95.2) | 0.85 | 2.0 | 0.7 | 6.5 | 175070 | 15000 | |
|
800-8 |
2800 | 197.9 | 745 | 96.1(95.3) | 0.85 | 1.8 | 0.6 | 6.5 | 195669 | 18700 |
| 3150 | 222.6 | 745 | 96.1(95.4) | 0.85 | 1.8 | 0.6 | 6.5 | 192410 | 19500 | |
| 3550 | 250.4 | 745 | 96.3(95.5) | 0.85 | 1.8 | 0.6 | 6.5 | 247046 | 19700 | |
|
900-8 |
4000 | 281.8 | 745 | 96.4(95.6) | 0.85 | 1.8 | 0.6 | 6.5 | 277783 | 24500 |
| 4500 | 316.8 | 745 | 96.5(95.7) | 0.85 | 1.8 | 0.6 | 6.5 | 311855 | 25300 | |
| 5000 | 347.5 | 745 | 96.6(95.8) | 0.86 | 1.8 | 0.6 | 6.5 | 345786 | 25700 | |
| 5600 | 388.4 | 745 | 96.8(95.9) | 0.86 | 1.8 | 0.6 | 6.5 | 434337 | 26600 |
