YX系列高效高壓三相異步電機產品概述：
YX、YXKS.YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發的新一代高效節能電機產品,可與普通Y系列高壓三相異步電機互換,提高企業的運行效益,節能減排。
本系列電動機的功率等級和安裝尺寸及公差均符合國家標準GB/T755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和GB/T13957及機械行業標準」B/T10446等,電氣性能方面由于在上述標準基礎上損耗降低了20%,能效等級執行GB30254-2013的2級能效。
本系列電動機的外殼防護等級根據GB/T4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPw24IP44和P54四種,如果用戶需要其它防護等級可另行供貨。
本系列電動機的冷卻方法根據GB/T1993和EC34-6《旋轉電機冷卻方法》的標準分別有IC01IC81W、IC86W、IC611、IC616、IC666。如果用戶需要其它冷卻方法可另行供貨。
本系列電動機的結構及安裝型式為MB3(臥式帶底腳),符合GB/T997和EC347《電機結構及安裝型式代號》的規定。
YX系列高效高壓三相異步電機優勢特點：
1、優化的電磁設計
本系列電動機應用了有限元方法分析電磁性能、發熱及機械應力和變形并進行了電磁優化設計,對尺寸、氣隙、槽配合及槽形進行了全面優化,電機的尺寸達到合理的匹配,電機的性能達到佳。
2.低諧波繞組
本系列電動機采用低諧波燒組,降低電機的定子銅耗和雜散損耗,提高電機的運行效率。
3.高強度磁性槽楔
我公司經過長期研究,采用高強度磁性槽楔,穩定的槽楔緊固工藝和材料,成功地解決了磁性槽楔脫落的問題,提高了電機的電氣性能。
4.優化的通風冷卻系統
采用后傾離心式風扇,軸流風扇等,優化電機內、外通風系統,提高冷卻效果,降低電機特別是高速電機)的通風損耗,降低通風噪音,提高電機效率。
5.絕綠系統
本系列采用各種性能得到全面提升的絕緣系統,電壓特性溫度特性、彎曲強度、擊穿電壓試驗、熱老化電老化試驗均表明本系列絕緣系統達一流水平。本系列采用優質云母帶,環保浸漬樹腦井在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序,后經vP處理。因此絕緣性能可靠,機械強度好，防潮能力強。
6.高效率
本系列電機的效率在B/T10446、GB/T13957的效率基礎上降低損耗20%,效率設定GB30254-2013的2級能效要求,為真正意義上的高效率電機,可大幅提高客戶的運行效益,比3級能效產品為用戶節電20%以上,為國家節能惠民工程產品。
YX系列高效高壓三相異步電機使用范圍：
本系列電動機可用于據動各種通用機械如壓縮機、通風機水泵、切削機床、運輸機械及其他機械設備,在礦山,機械行業、石化行業、發電廠等各種工礦企業中作原動機使用。用以動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料,簽訂技術協議,作為電機特殊設計的依據,并選用派生系列的專用電動機,以確保電機可靠運行。
電動機正常工作基本條件：
a、海拔不超過1000m;
b、高環境空氣溫度不超過40℃低環境空氣溫度對采用滾動軸承的電動機為15℃,對采用清動軸承的電動機為5℃對YXKS系列電動機為5℃;
c、對YXKS系列電動機,冷卻器入口處冷卻水溫度不超過33℃,低溫度為5℃;
d、濕月月平均高相對溫度為90%,同時該月月平均低溫度不高于25℃;
e、電源頻率為50Hz±1%;
f、工作電壓變化范圍不大于額定電壓±5%;
g、電動機定額為連續工作制SI。
YX系列高效高壓三相異步電機型號說明：

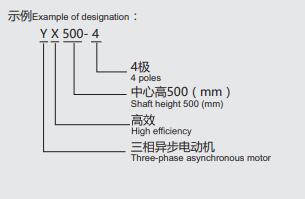

電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成,產且代號由電機系列代號表示,含義如下：
尊敬的客戶：
您訂貨時除了需提供您所需的電機型號的基本參數外,還需注意如下一些問題請務必認真閱讀以下項次,以確保您的需求能夠得到滿意、迅速的答復。如沒有提出特殊要求,我公司將默認按國標及我公司標準生產。
1.噪聲如果有特殊要求需提供給我們(詳見噪聲國家標準);
2.振動如果有待殊要求須提供給我們(標準值為:振幅0.037mm;振速23mm/s，詳見振動國家標準)
3.啟動次數如果有特殊要求須提供給我們(標準為冷態2次,熱態1次)
4.旋轉方向必須告知我們(標準為從電機軸伸端往方向看為順時針,電機必須主明旋向)
5.電機負載類型請?zhí)峁┙o我們(如：風機、水泵、磨機、破碎機、壓縮機、軋鋼機、磨盤機等。)
6.負載轉動慣量如果有特殊要求須提供給我們。
7.傳動方式是什么請告知我們。(如帶液力耦合器或帶齒輪箱或直核連接)
8.連軸形式是什么請告知我們(如聯軸器或者皮帶輪，皮帶張力是多少也需告知)
9.電機上是否提供編碼器接口。
10.您所需電機是否在高原使用?(電機運行海拔超過1000米需特殊設計)
11.電機運行的環境溫度是多少請告知我們。
12.電機是否在濕熱地區使用?
13.電機是否在戶外使用?
14.電機是否在海邊使用?
15.防腐是否有要求?(如F1輕度腐蝕、F2中度腐蝕、F3強腐蝕)
16.軸承采用何種形式?(如滾動軸承或者滑動軸承)是否需要進口軸承?(SKF、FAG、NSK、國產)
17.軸承是否承受推力?
18.軸承是否有絕緣要求?
19.是否需要我們提供稀油站?
20.如果需要稀油站是否有特殊要求?(無要求即是采用國產元件)
21.您所需電機是否備品電機?是的話請?zhí)峁┪夜驹姍C的生產序號。
22.中性點是否需要引出?
23.是否需要CT?如果需要CT安裝位置在主出線線盒還是中性點出線盒?
24.如果需要CT，數量是多少?
25.是否需要加裝防潮加熱器?
26.是否需要加裝測振傳感器?
27.測溫元件是否有特殊要求?
28.轉子鼠籠材料是否有特殊要求?(如鑄鋁、銅排、梯形銅排)
29.油漆顏色是否需要指定?(我公司默認顏色為室內“深豆綠”、室外為“淡灰”，其它參考本資料附件的“油漆顏色”)
30.電機是否需要雙軸伸?
31.請明確出線盒位置(標準是從電機軸伸端往電機方向看出線盒安裝在右邊)
32.電機力矩倍數如果有特殊要求須提供給我們。
33.電機啟動力矩倍數如果有特殊要求須提供給我們。
34.電機啟動電流倍數如果有特殊要求須提供給我們。
35.功率小于等于355KW的高效電機雖不在財政部補貼范圍內，但建議客戶仍然采用高效電機。
36.中心高小于等于H710的高效電機一律全部采用磁性槽楔。
YX系列高效高壓三相異步電機技術數據：
|
400 |
710 |
1000 |
375 | 400 |
35+0.62 0 |
165 | 900 | 550 | 1060 | 775 | 510 | 1580 | 310 | 38 | 55 | 1280 | 1950 | |||||
| 4~6 | 255 | 400 | 1520 | 300 | 30 | 50 | 1350 | 1930 | ||||||||||||||
|
35+0.62 0 |
165 |
1000 |
600 |
1100 |
820 |
550 | 1720 | 335 | 42 |
50 |
1420 | 2120 | ||||||||||
| 4~10 | 150 | 500 | 1680 | 300 | 35 | 1400 | 2070 | |||||||||||||||
|
42+0.62 0 |
165 |
1120 |
660 |
1170 |
880 |
500 |
1810 |
180 |
35 |
160 |
1560 |
2210 | ||||||||||
| 6~12 | 2250 | |||||||||||||||||||||
|
42+0.62 0 |
190 |
1240 |
740 |
1230 |
940 |
600 |
2010 |
230 |
40 |
250 |
1690 |
2470 | ||||||||||
| 2520 | ||||||||||||||||||||||
| 4 |
530±4 |
48+0.62 0 |
250 |
1400 |
840 |
1310 |
1020 |
640 |
2210 |
205 |
53 |
350 |
1930 |
2740 |
||||||||
| 6~12 | ||||||||||||||||||||||
